CD4011BM96 4 通道、2 输入、3V 至 18V 与非门

产品型号：CD4011BM96


产品品牌：TI


产品封装：DIP16


产品功能：非门


CD4011BM96   说明

CD4011B、CD4012B 和 CD4023B NAND 门为系统设计人员提供了 NAND 功能的直接实现，并补充了现有的 CMOS 门系列。所有输入和输出都经过缓冲。

CD4011B、CD4012B 和 CD4023B 型采用 14 引脚密封双列直插陶瓷封装（F3A 后缀）、14 引脚双列直插塑料封装（E 后缀）、14 引脚小外形封装（ M、MT、M96 和 NSR 后缀）和 14 引脚薄型收缩小外形封装（PWR 后缀）。CD4011B 和 CD4023B 类型也采用 14 引脚薄型收缩小外形封装（PW 后缀）。

CD4011BM96    特征

· 传播延迟时间 = 60 ns（典型值），CL = 50 pF，V DD = 10 V

· 缓冲输入和输出

· 标准化对称输出特性

· 在 18 V 全封装温度范围内的最大输入电流为 1 μA；在 18V 和 25°C 时为 100nA

· 100% 测试了 20 V 下的静态电流

· 5V、10V 和 15V 参数额定值

· 噪声容限（在整个封装温度范围内：

    1 V at V DD = 5 V

    2 V at V DD = 10 V

    2.5 at V DD = 15 V

· 符合 JEDEC 暂定标准第 13B 号“B”系列 CMOS 器件描述的标准规范的所有要求

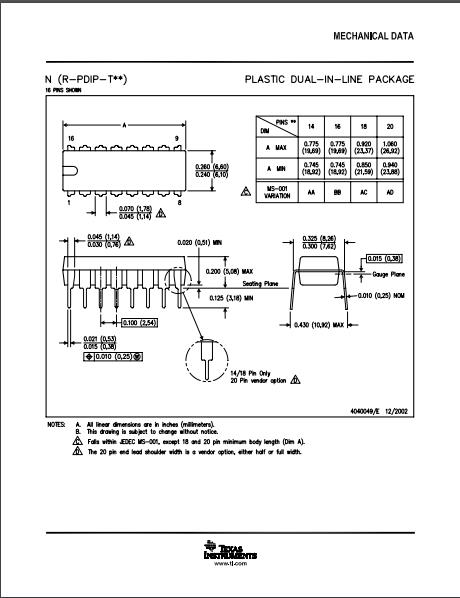

封装图
