显示屏小常识:LED显示屏网线的使用与甄别。
文章来源:山西鑫享仕晟科技股份有限公司  发布日期:2018-11-6 10:08:08

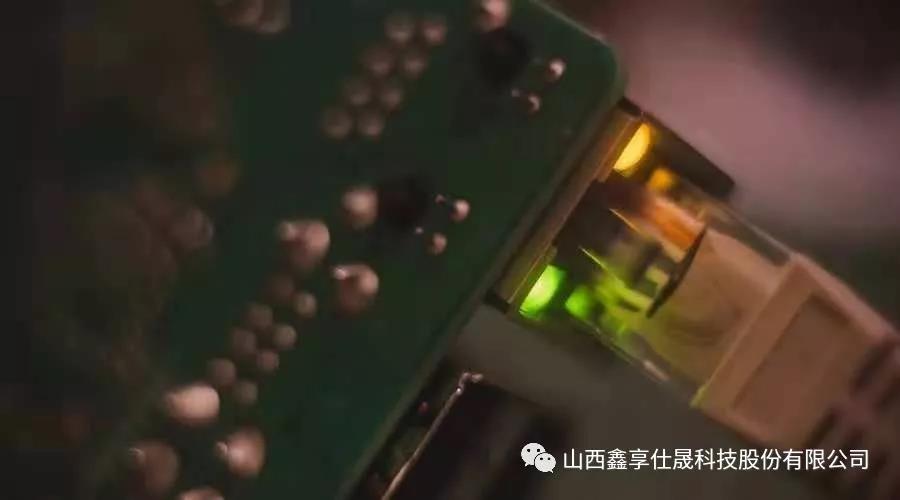

LED显示屏是由一个个箱体拼接而成,或由一块块模组拼接而成,在拼接过程中,不可避免会用到网线、各类双绞线,那么LED系统对网线有什么要求?为什么?

在实际的生产应用过程中,有许多故障是由于网线质量不高所引起的,所以笔者建议用户选择高品质的网线。网线的传输质量不高会导致许多故障。如:

1.传输速度下降:

双绞线质量的优劣是决定数据传输的关键因素之一。某些线缆厂商在超五类UTP电缆中所包裹的是3类或4类UTP中所使用的线对,这种制假方法对一般用户来说很难辨别。这种所谓的“五类UTP”无法达到标准的数据传输率,最大为10Mbps或16Mbps。

2.易受信号干扰

为了降低信号的干扰,双绞线电缆中的每一线对都是由两根绝缘的铜导线相互扭绕而成,而且同一电缆中的不同线对具有不同的扭绕度(就是扭绕线圈的数量多少)。同时,标准双绞线电缆中的线对是按逆时针方向进行扭绕。

某些非正规厂商生产的电缆线却存在许多问题:

①为了简化制造工艺,电缆中所有线对的扭绕密度相同;

②线对中两根绝缘导线的扭绕密度不符合技术要求;

③线对的扭绕方向不符合要求。

目前,双绞线可分为非屏蔽双绞线(UTP=UNSHILDED TWISTED PAIR)和屏蔽双绞线(STP=SHIELDEDTWISTED PAIR)。屏蔽双绞线电缆的外层由铝箔包裹,以减小辐射,但并不能完全消除辐射,屏蔽双绞线价格相对较高,安装时要比非屏蔽双绞线电缆困难。

在LED控制系统中,百兆带宽情况下,网线多选用超五类双绞线,千兆带宽情况下则选择六类双绞线。

一般情况,在LED控制系统中多选用超五类双绞线。

其中超五类双绞线的接线的线序按照标准网络协议可分为:568A与568B。

568B:橙白  橙  绿白 蓝  蓝白  绿  棕白  棕

568A:绿白  绿  橙白 蓝  蓝白  橙  棕白  棕

网线两端皆为568A/568B,为直通线,而网线一端为568A,另一端为568B,则为交叉线。

在线序类型的选择上,主要看该网线两端连接的网络设备类型。如该网线两端连接的网络设备为同种设备,那么选用交叉线(MR-208系列控制器亦可兼容直通线),如该网线两端连接的网络设备为不同种设备,那么选用直通线。

一般情况来看,交叉线的信号抗干扰能力要优于直通线。

制作直通线时通常采用T568B标准,RJ45水晶头针顺序号应按照如下方法进行观察:将RJ45插头正面(有铜针的一面)朝自己,有铜针一头朝上方,连接线缆的一头朝下方,从左至右将8个铜针依次编号为1~8: ①白-橙、② 橙、③ 白-绿、④ 蓝、⑤ 白-蓝、⑥ 绿、⑦ 白-棕、⑧ 棕

按照网络协议,单根网线的线距不超过100米。

市面上网线类型的情况,如下所示:


★ 1、八芯铜包铁;2、四芯铜包铝(橙色和绿色) +四芯铜包铁(蓝色和棕色)

★★ 1、八芯铜包铝;2、四芯铜(橙色和绿色) +四芯铜包铁(蓝色和棕色)

★★★ 0.40-0.50mm全铜五类线

★★★★0.51-0.56mm全铜超五类线

★★★★★   >0.57mm全铜六类线

市场上的网线种类繁多,即使花费高价格可能未必买到全铜5、6类网线。

百兆的网络仅仅是用到了8根网线中的1/3/2/6这四根,而这四根往往线材比较好(各类线或者假网线优先保证这4根)。

如不采用标准线序压制,那么可能就使用线材质量低劣的线芯进行了传输数据,而高质量线芯在悬空或接地。

网线甄别的小技巧:

1、捻线皮:拿到一根网线,用手指去捻一端线皮,如果能够感到明显的双绞线的感觉(亦称麻花辫感觉),那么就说明该网线的4对8芯线的绕线匝数较高,品质较好。反之,则说明双绞线匝数较低,所耗线距较短,属于偷工减料。

2、捋线芯:扒开网线一端的线皮,用手指去捻其中的线芯,如该网线的线芯较为柔韧,那么说明线芯线材质为铜线。如较为坚硬,那么该线芯多为铁质或铝质。

3、量线径:扒开线芯塑料外层,目测或者采用卡尺,比对测试金属线芯的直径,线芯越粗,其质量越好。

4、烧线芯:扒开线芯塑料外层,用打火机的外焰来灼烧金属线芯3-5秒,用高温燃烧掉线芯的外部镀层,即可露出其实际线材,如露出红铜即为铜线,如露出白色即为铁线或铝线。
