施工企业竣工资料新增必备项目:工程影像资料详解
文章来源:合肥优视嵌入式技术有限责任公司  发布日期:2019-3-14 10:21:26

一、什么阶段需要影像记录?

从进场调查项目初始状况开始,到召开深基坑支护方案专家讨论会,召开第一次工地会议,项目开工,及工程项目各施工工序的开展,以时间先后顺序,分别进行拍摄,并进行编辑、整理、归档等。
二、影像资料应该拍摄哪些内容?
1、工程进度

1) 进场时的工程现场情况
2) 各单位工程、分部、子分部工程开工形象进度记录
3) 现场主要施工机械、设备配备情况
4) 工程基础、主体结构和竣工验收情况记录
2、工程质量

1) 各分项工程检验批验收过程记录(具体照片数量视需要确定)
2) 进场材料验收控制的资料
3) 见证取样及施工试验资料
4) 测量验线控制资料
5) 质量问题、质量事故处理资料
3、安全、环保

1) 现场安全、环保预控措施记录
2) 重大安全隐患及其处理情况记录
3) 安全事故发生后的现场取证资料
4、合同管理
1) 工程延期现场取证材料
2) 费用索赔现场取证材料
3) 合同争议现场取证材料
5、信息、沟通管理

1) 各种会议沟通、重大事项记录
2) 体现项目信息化管理特色的资料
三、影像资料的质量要求
1、 必须图像清晰,照片不得低于500万像素。图片上应留有拍摄日期,拍摄的角度、方式应能全面反映相关的主题,并具有代表性。
2.、当拍摄需要反映偏差的主题时,应立钢尺等参照物进行明确标识和记录,以供追溯。
3、当拍摄梁柱节点等空间部位时,应从多个角度拍摄记录各个面的质量情况。
4、影像资料应能全面反映新材料、新工艺、新结构在工程中的应用情况以及重要结构节点、部位的控制状况;应能全面反映项目部对关键部位、关键工序的控制。
5、对施工过程中出现的安全、质量问题,或施工中遇到的异常地质条件、地下障碍物的情形时,应及时予以拍摄记录,并对安全质量问题和异常情况的处理全过程进行跟踪拍摄记录,作为验收凭证,并将最终(整改)结果拍摄记录存档。
6、在进行编辑整理时,应配有标题,附有文字说明,并注明拍摄时间和拍摄人。
7、所拍摄的影像资料应能全面反映工程开工、竣工和重要施工阶段的工程形象面貌。
8、所拍摄的影像资料应能全面反映工程重要活动、重要会议、重点检查、 贵宾参观等情况。
四、一般影像资料需要拍摄哪些位置?
1、地基与基础
①土方分层开挖过程、坑底人工扦土、开挖后基坑全貌及地基验槽。
②土方回填的回填土验收、分层压实厚度及压实系数检测。
③桩施工过程的定位、打桩、验收。
④承台基础钢筋、底板钢筋、梁柱节点钢筋、柱子插筋留置或电焊 压力焊接头、板墙钢筋、主梁接头设置和锚固长度等验收、混凝土浇筑旁站过程、塌落度测试、试块制作、同条件养护试块的现场养护、砼养护措施及拆模后基础砼质量验收、砼实体质量检测、后浇带砼 后浇带止水带垃圾和钢筋清理验收、后浇带砼浇筑旁站、试块制作及养护措施、预埋件的埋设。
2、主体
①钢筋原材和加工验收、柱筋连接、梁柱节点钢筋、剪力墙钢筋、梁板钢筋的搭接和锚固长度、楼梯间、悬挑构件上皮钢筋以及楼板转角加强筋的验收。
②混凝土浇筑过程、塌落度测试、试块制 作、同条件养护试块的现场养护、砼平仓收头及浇水养护措施、柱墙接缝处理,模板拆除后的混凝土外观质量。
③材料进场、见证取样、送检、水泥砂浆配合比、砂浆试件、砌筑、封堵架眼、验收。
④柱模、梁、板墙模板验收以及模板拆除,梁、板、柱、剪力墙、电梯井筒尺寸和外观缺陷验收、设备基础尺寸验收以及结构实体钢筋保护层和砼非破损检测见证。
⑤钢结构焊接 焊接坡口处理、现场安装焊接、焊缝探伤、栓钉焊接、栓钉焊后弯曲试验、钢结构安装、地脚螺栓安装、钢柱安装、安装检查验收、构件表面喷砂除锈、底漆、中间封闭漆、面漆涂装、涂层测厚仪检测 。
⑥防水砼结、变形缝、施工缝、后浇带、穿墙管道、埋设件等细部构造的作法、抗渗试块制作、模板 对拉螺栓止水片及预埋木块后处理验收、根据设计具体情况选用水泥砂浆、防水层 基层处理验收、每道防水层阴阳角做法、卷材防水层、基层处理验收、卷材防水层的搭接、每道防 水层阴阳角、变形缝、穿墙管道等细部做法、保护层验收 涂料防水层 基层处理验收、每道防水层阴阳角、变形缝、穿墙管道等细部做法及保护层验收。
⑦应对下列内容进行摄像:
a.开工前场地全貌; b. 基坑开挖前场地全貌; c. 深基坑土方分层开挖全过程(包括基坑全貌); d. ±0.00以下结构完工全貌; e. 主体结构封顶全貌; f. 钢结构吊装和安装过程; g. 玻璃幕墙吊装和安装过程; h. 单位工程竣工全貌(包括外立面、门厅、中庭、特殊装饰部位以及屋面 等); i. 重要工程活动过程。
五、影像资料的日常管理工作
1、影像资料应按随工程进展同步拍摄、编辑、整理归档。
2、影像资料应按照单位工程中分部、分项工程验收资料的组卷顺序,分别收集整理归档。
3、由于项目单位工程较多,可在同材料、同类型的单位工程中分别选取具有代表性的工程留置影像资料(如项目有影像资料拍摄、留档要求,应先满足项目部要求)。
4、影像资料应在日常整理过程中及时备份,防止丢失。

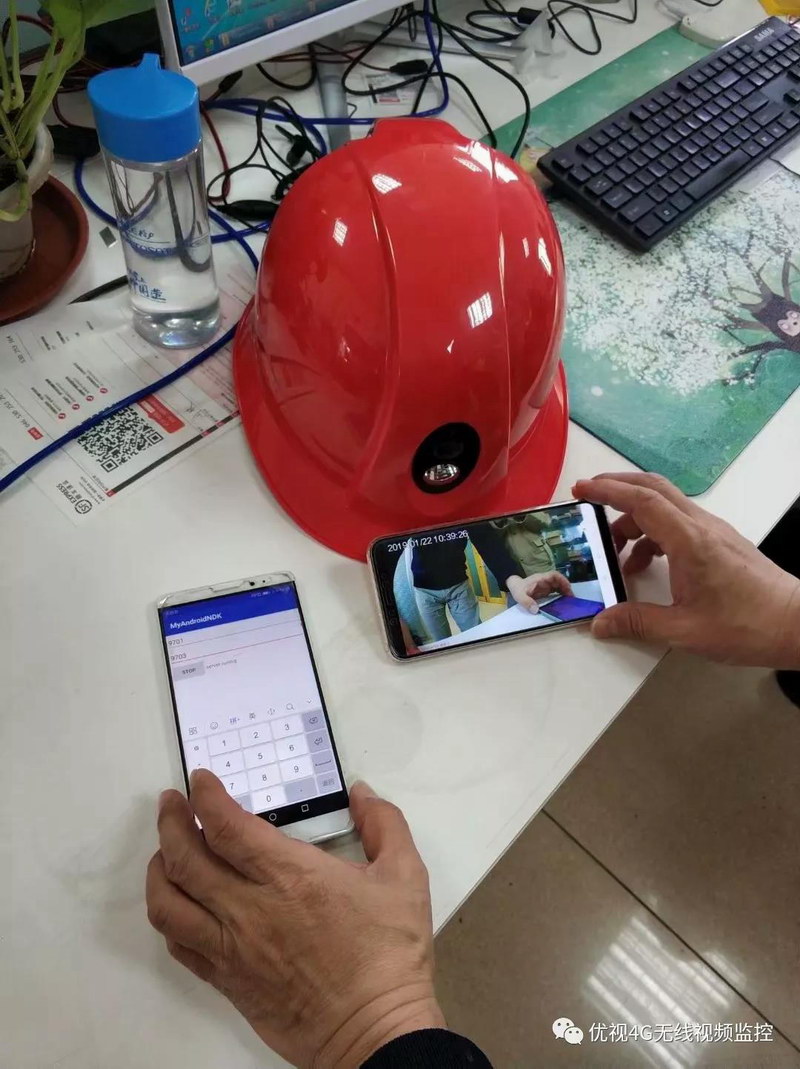

目前,手机、相机用于拍摄照片比较方便,但照片多了之后整理归档比较麻烦,而且手机相机不适合于较长时间的影像摄录,工程影像摄录通常需要请专业人士使用专业摄像机进行,比较不便。我司研发的“智能记录安全帽”,支持超大广角全高清影像摄录,清晰度高,可以用于工程影像的同步拍摄,即戴即走,解放双手,所见即所得。可用于工程现场的摄录,也可用于重要工程会议的实时摄录!
