成都InfoComm展会期间，Audinate 与易科国际再次合作举办针对Dante在剧场剧院中整体解决方案的技术研讨会。易科团队现场搭建了一套完整的Dante系统生态链，生动的演示了Dante系统在实际中应用。

学习笔记分享

●数字信号相较于模拟信号的优势

数字信号通过滤波后更容易消除传输过程中增加的噪音成分，保证还原度。

●网络传输相较于数字传输的优势

模拟传输是点对点的单向传输，并且一个通道仅使用一根线缆，同时有许多复杂不统一的接头。

而网络传输，单线缆可传输多通道的双向传输，可在实现点对点传输同时，获得点对多的功能，所有信号接头统一。

●适用于AV行业的网络传输机制

一般家庭网络传输机制是TCP，遵从三次握手，四次断开的传输机制，即发送端需要对接收端发送请求，先收到可接受反馈后才可以进行发送。这样的机制显然不符合AV应用对低延迟的应用需求，一般AV设备使用UDP的网络传输机制，不管接收端是否接受，发送端始终发送讯息，这保障了AV的低延迟及时性。在大系统中，为了保证带宽，要求我们合理规划网络配置。

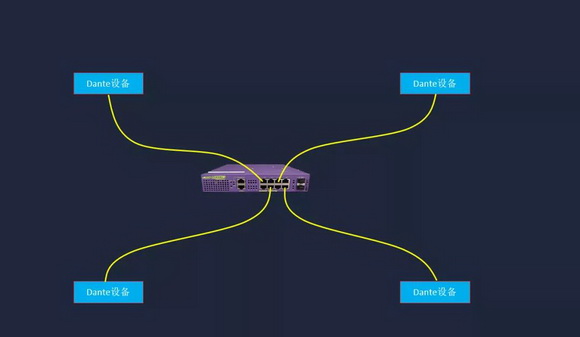

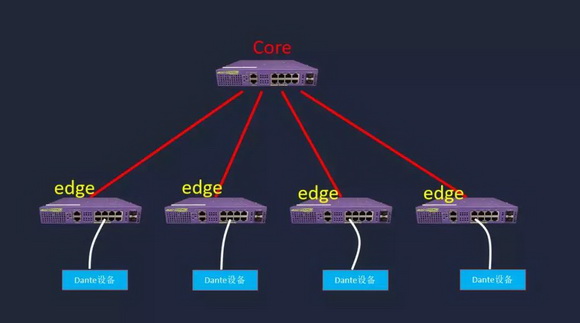

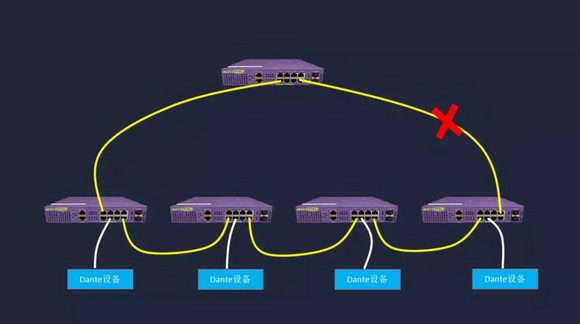

●几种常用的拓扑结构

●Dante协议的优势

简化设计与安装：拓扑结构简单

易于扩展：CTS中建议网线的敷设比实际所需+30%，系统在同一个线槽中原本需要10根线缆，在施工时多放3根以备用，方便扩展系统。

信号路由：在Dante controller中利用矩阵根据需要设置，灵活便捷

冗余备份：Dante备份机制

维护成本低：技术人员可以设置多个场景保存预设供业主使用，而业主只需要在平板中调用。

●冗余网络保障安全性

Kane老师首先对所有设备进行Dante备份，包括ALLEN&HEATH调音台、Symetrix处理器、Pan Acoustics有源扬声器和Dante麦克风全部进入一主一备交换机。接着，实际演示了现场将主交换机全部断电后，整个系统仍能正常工作。

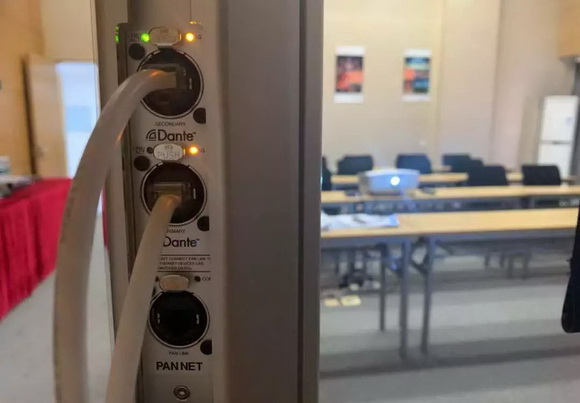

Pan Acoustics扬声器自身也有Dante备份机制，即使拔掉其中一根网线，扬声器依然正常工作。

除此之外，现场还对ALLEN&HEATH调音台与Symetrix处理器做了热备份。在Symetrix中利用其逻辑模块编写程序，使其发出一个正弦波信号，这个正弦波信号经过调音台再回到思美，该逻辑模块接收到返回信号则判断调音台正常工作；如果正弦波信号中断则判断调音台故障，这时Dante网络中的信号则自动进入思美进行混音处理，所以现场Kane老师将调音台直接断电，此时系统仍然正常工作，这在模拟系统和一般数字传输系统中是不能实现的。

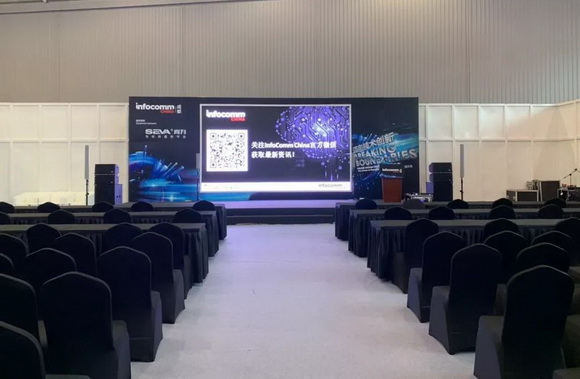

本次演示除Dante系统外，使用的有源可调柱式扬声器Pan Acoustics在极具挑战的声学环境下表现出极高的语言清晰度和声压级，令现场嘉宾十分惊讶。会场场地面积350平方米，混响时间长达7s、噪声高达70dB且硬反射面过多，声学环境十分复杂。

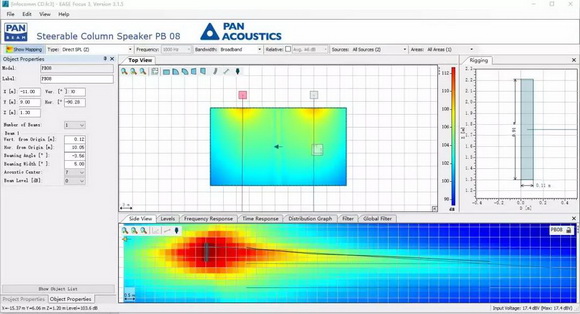

为了满足实际使用需求，易科产品经理根据会场大小尺寸提前使用Ease Focus软件进行模拟，单只PB08可覆盖25米的听音区，因此一对PB08即可满足会场的扩声标准。针对过多的反射面造成的语言清晰度问题，PB08可在模拟阶段或软件中设置波束的个数（PB08最大音束：2）、波束俯仰角度（±70°可调）、波束开口角度和声学中心调节点（高声学中心点精准覆盖观众区，避免后墙反射）。

在得到合适的参数后，可提前通过PanBeam Setup软件加载到对应的音柱中，事实证明这种提前精准测量预测的方式，为现场搭建节约了很多时间，并且得到了很好的扩声效果。

现场实际搭建应用中，一对PB足以满足扩声需求，但为了使演讲者也得到更好的听音舒适度，现场增加了一对PB04-D放置在屏幕两侧，既可作为返送，也能补充听音区中场的不足。
