    维修放大拼接中常见的拼缝问题·唯奥处理器
    更新:2019-8-24 11:12:39 稿件:长沙一海电子科技 调整大小:【

    一.引言

    对于超大分辨率的LED显示屏,我们常常采用视频处理器(如LVP605)或专业的拼接器(如LVP40X,LVP8601)进行放大拼接。本文旨在帮助用户解决放大拼接调试经常遇到拼缝问题。

    二.拼缝及其产生的原因

    前面我们介绍了如何计算拼接参数,但是在实际调试中,有时因为LED处理器的DVI输出和发送卡DVI输入之间的时钟相位采样存在差异等原因,使输出图像出现偏移,造成两个拼接画面之间出现图像的断裂或错位等问题,这就是我们通常所说的拼缝。如下面几幅图片,其中前两个现象是最常见的。

    断裂(中间出现黑线或亮线)

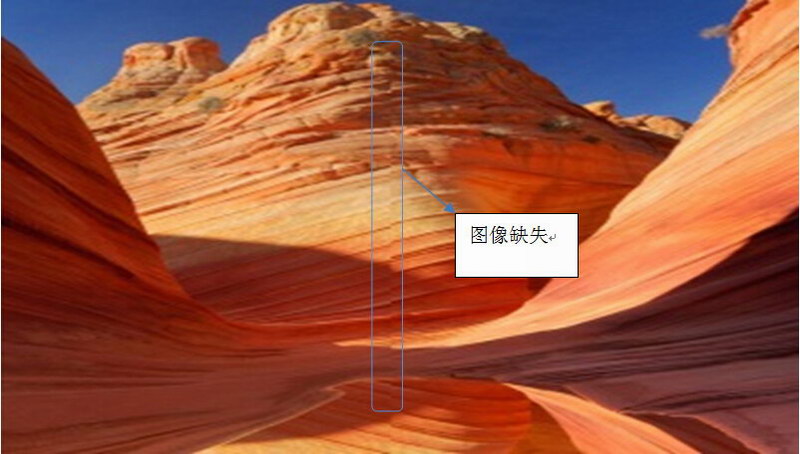

    图像缺失造成的错位

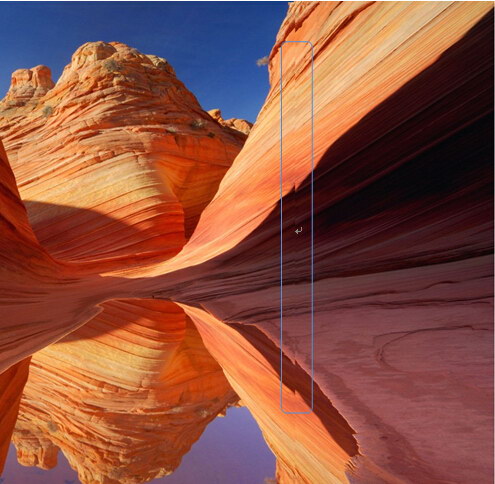

    图像重复造成的错位

    三.解决方法

    为了便于理解,我们以实际案例来进行说明。

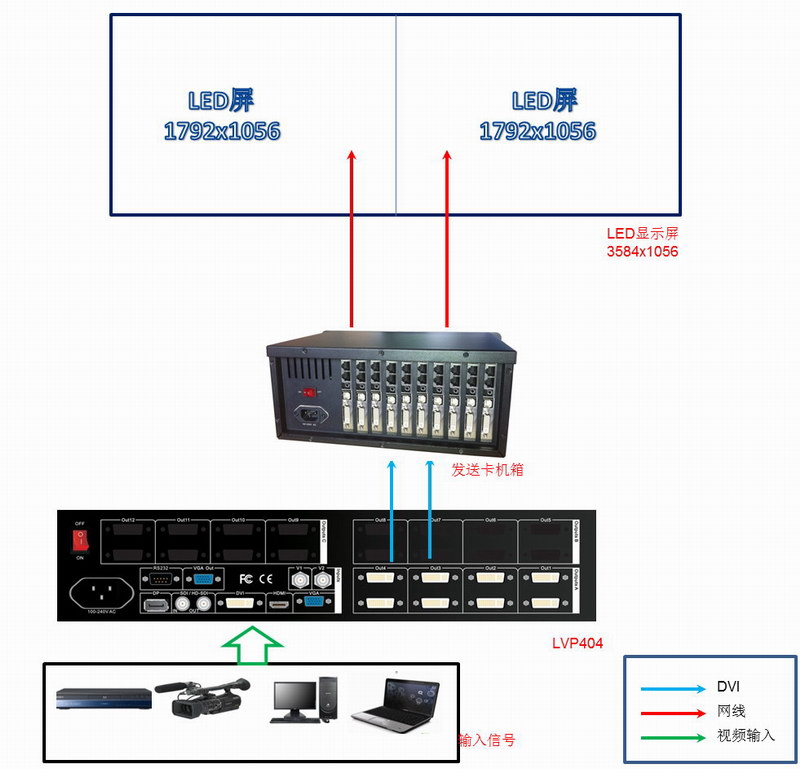

    如下图所示,该方案是采用唯奥视讯LVP404的两个输出口将两块分辨率为1792x1056的LED显示屏拼接成一块总分辨率为3584x1056的LED显示屏

    LVP404的两个输出端口参数设置如下:

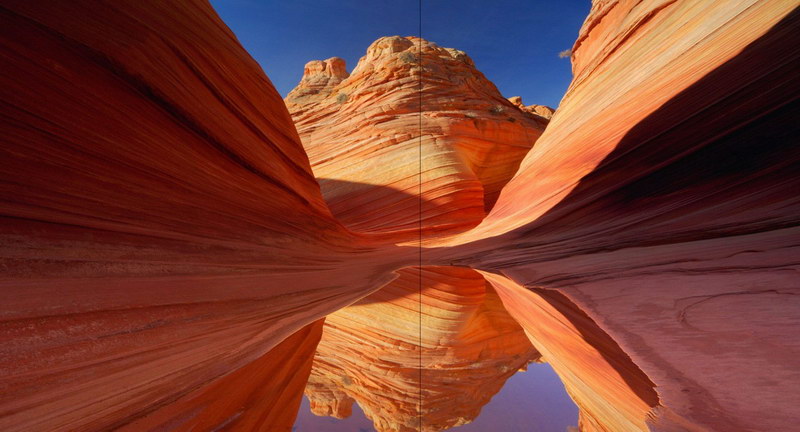

    实际拼接中遇到了图像断裂造成画面显示不完整的问题,如下图所示。

    解决问题分两个步骤:

    1. 去除图像断裂

    先观察图中的黑线(实际为像素点不亮,也可能是亮线)是在左边一块屏还是右边一块屏。

    如亮线或暗线在右边一块屏上,则将对应该屏幕的OUT2的输出水平起始由0设为负数(如-2),使右侧显示屏的输出图像左移,进而亮线或暗线消失。但图像左移会造成右侧屏幕几列黑屏,我们可以将OUT2输出宽度增加(如设为1794)来解决。

    如亮线在左边一块屏上,则将对应该屏幕的OUT1的输出宽度增加(如设为1794),使图像放大铺满左侧显示屏使黑线(或亮线)消失。

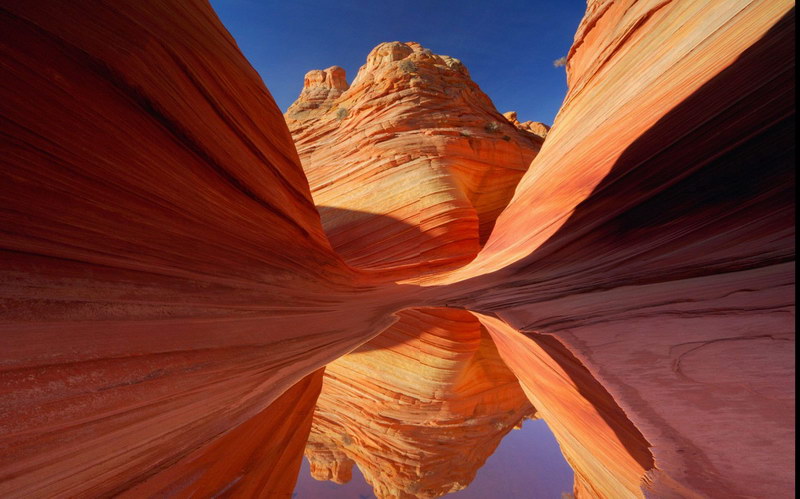

    依此操作后图像实际效果如下图

    2. 解决图像错位

    去除图像断裂后,我们发现两块屏幕交界位置会出现图像缺失,造成画面不连续的现象。此时,我们可以微调减小OUT2输入水平起始,这样OUT2从原始输入图像截取的图像会相应的向左移动,使缺失的图像重新显示出来。具体如下:

    将OUT2的输入水平起始从960逐渐减小,则中间缺失的图像逐渐在屏幕显示出来。

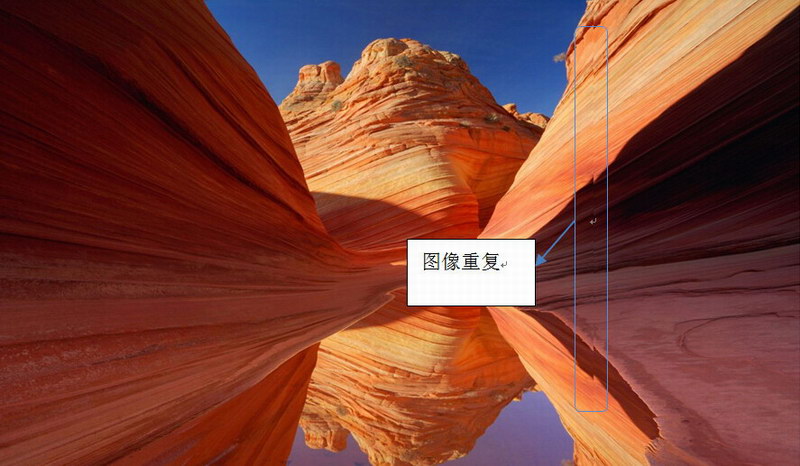

    如输入水平起始减小过多,则会出现图像重复显示的问题,如下图。此时,我们可以配合适当将OUT1端口的输出宽度增加,去除重复的图像,使图像完成。

    实际调试中,OUT2的输入水平起始和OUT1的输出宽度微调数值并不是固定的,需要参照实际效果进行调整,最终使图像连续。

    以上为解决图像的断裂拼缝的方法,关于图像缺失或重复造成的拼缝,可以参考以上解决方法的第二步骤。

    补充说明:

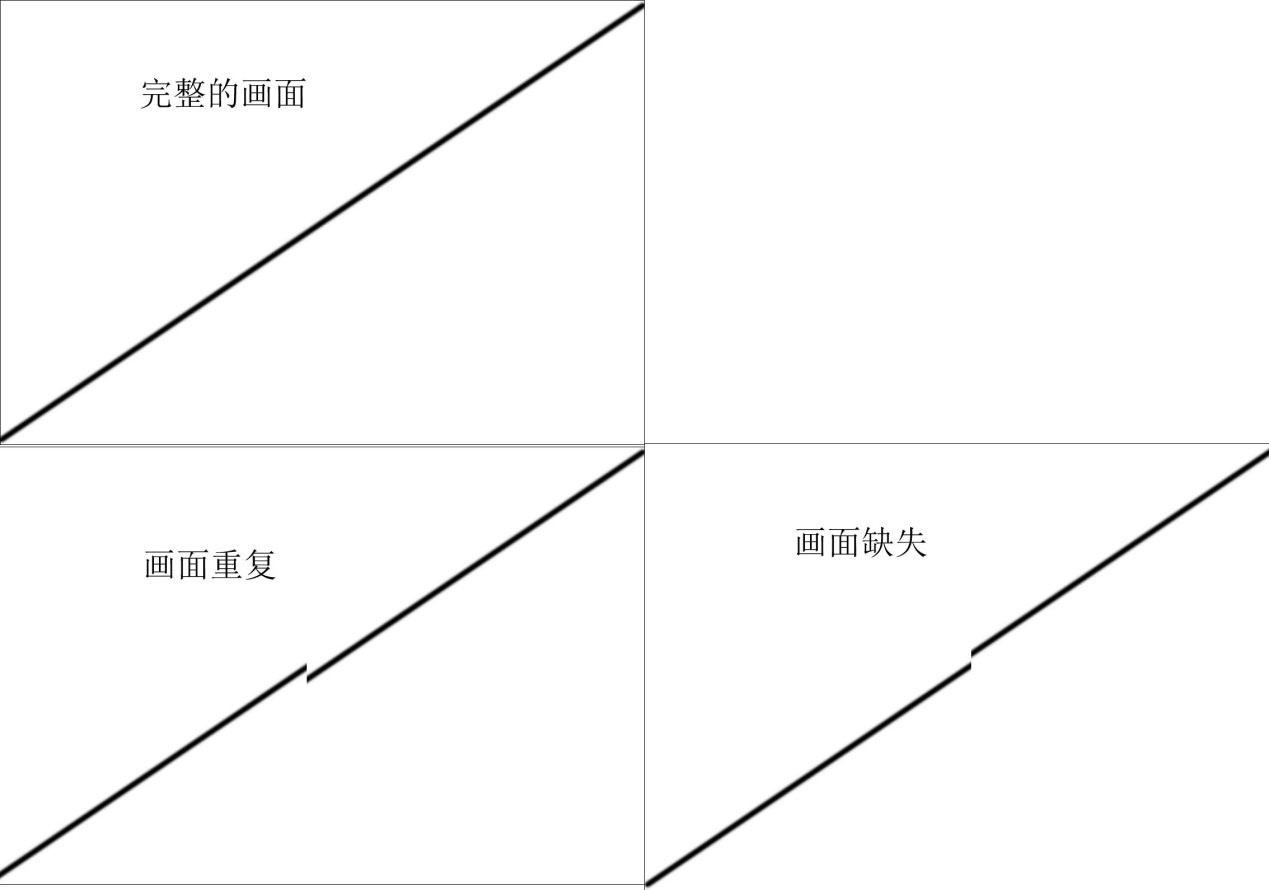

    在实际调试中,我们发现将输入画面设为斜线时更能直观的确认图像是否拼接完整,提高调试效率。
