    号称音响界平民的“劳斯莱斯”的功放
    更新:2019-7-11 11:06:24 稿件:视听号 调整大小:【

    引子

    相信只要是对HI-FI音响比较痴迷的工薪族发烧友,对于国产一线品牌“天逸音响”肯定不会陌生。其中有一款HI-FI功放,堪称国产高保真音响领域价廉物美、经久不衰的典范之作:这就是市场占有率最大,生命周期最长的常青树——AD-66系列产品。
    岁月悠悠,自从上世纪九十年代我国音响界开始红火之时,天逸就以这款HI-FI功放在第一届国产音响大展上一举夺得“最受专家好评”及“群众最喜爱音响器材”两项大奖 。要知道,这两项大奖可谓当时中国音响界最为权威的褒奖!自此天逸音响便一发而不可收,一路顺风顺水的平稳发展,AD-66自然也就名扬江湖,成为天逸发展史上的里程碑产品。

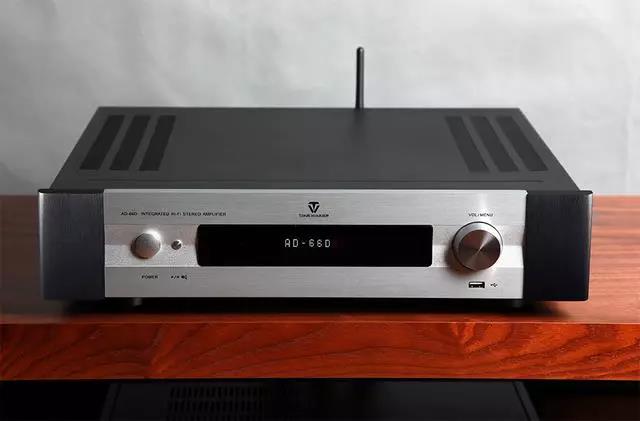

    天逸一直铭记:完善好这款号称“穷人的劳斯莱斯”的系列产品,不忘初心!踏实做人、用心做事..... 随着网络无损音乐资源及智能手机的迅速普及,天逸又煞费苦心的为其注入了高科技时代的核心技术,使其再次升级蜕变成为新一代的HI-FI多媒体功放,这就是天逸最新推出的集蓝牙传输、U盘播放、数字光纤/同轴解码、APP软件操作控制、及高保真功率放大为一体的合并式功放:AD-66D。以下就请各位感兴趣的朋友随着我的图/文介绍,走进这款天逸最新的产品做一个详细的了解吧:

    电路设计和技术要点

    由于多年从事广告摄影设计工作,偏爱精致玲珑的文玩摆件,因此对音响功放的外观潜移默化的也就有了自己固定的审美情趣,早已厌烦了传统HI-FI功放的庞大体积和变态重量。希望家用HI-FI功放能小则小,在同等听感的基础上,最好是小巧精致、玲珑可人。AD-66D是以上一代产品AD-66PRO外观为基础,工艺和结构都已高度成熟,且有较高的产品辨识度。虽然本人感觉它的体积还可以再小巧一点,但与其他型号的HI-FI功放相比,倒也算得上纤薄灵动, 66毫米的机身高度在HI-FI功放中其实应该算是窈窕曼妙的身材,至于机身宽度,厂家大概是考虑到和其他HI-FI器材摆放时能整齐划一,毕竟430mm宽是标准机箱的俗成尺寸。

    由于AD-66D在外观和工艺上脱胎于AD-66PRO,因此机器背板除了原有的各种信号输出输入端口外,还在背板中央部位增加了数字输入(DIGTAL IN)单元,这部分接口包括一个USB Audio(电脑数据线输入U口)、一个Micro/SD Card(迷你SD存储卡)、一个电视机数字音频回传ARC HDMI端口、一个光纤数字输入端口、三个同轴数字输入端口。这部分新增的数字端口,昭示着AD-66D已升级为一台彻头彻尾的数字解码多媒体HI-FI功放。并且依然保留了机背后面可以让2.0音响系统变成2.1系统的低音炮前级输出接口,以及最有设计特色的前/后级电路U型连接插,这也许应该是玩机派发烧友最中意的设计亮点之一吧:只要将这两只U型插销拔掉,该功放立马由合并式功放变身成前/后级分体式功放,你可以在这里换接任何其他前级,音质音色也会因接驳不同的前级而发生改变,你可以在这里不断的折腾换机,发烧乐趣油然而生!

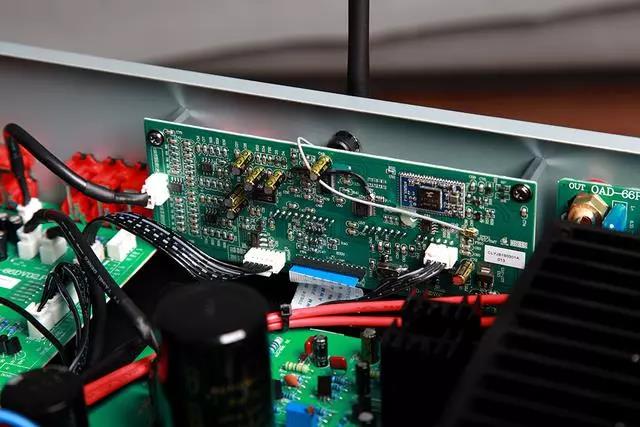

    打开该机的上盖板仔细查看:整体电路设计为四大部分:分别是信号输入/数字解码电路板、主体功放电路板和供电电源板以及面板的液晶显示电路板。其中电路升级部分主要就集中在信号输入数字解码板上,仔细观察,该电路板上集中安装了以ATS2825芯片为首的蓝牙模块,内置DSP支持多种音效处理,大容量的RAM能够满足不同蓝牙应用方案的需求,并且支持后台蓝牙,在播放外置SD卡或U盘中高品质音乐的同时也可以保持蓝牙连接状态。
    光纤及同轴输入的数字信号,是由美国Analog Devices公司一直在产、性能和听感效果双优的AD1955解码芯片、配合精度和稳定性极高的石英晶体振捣器来担纲。该芯片拥有24bit/384KHz多比特∑△D/A转换能力,可提供动态范围极大,失真度小于-110db,背景噪音几不可闻的听感效果。是一枚迄今为止音响圈评价甚高、非常发烧的D/A转换器。


    主功放电路集中在机器右侧那块面积最大的电路板上,从该机的印板上的电路布局来看,该板是将来至前级电路的小信号输入(含数/模转换DAC解码和电子音量调整后)的音频信号进一步扩流并将功率放大,去推动扬声器发音。这种将前后级电路板分开设计手法,是为了杜绝大电流后级电路可能对弱信号的前级产生干扰而造成信噪比低的弊端,讲究!




    具体到后级功放的电路,详见附图:这是一款天逸音响历史上好评如潮的经典超甲类电路,该电路的主体框架为带恒流源和电子稳压的差分放大电路及工作点可随输入信号变化的超甲类功率放大电路:即无音频信号输入时功放级的静态电流仅仅维持在保证两功率管不会工作在截止区,而当有音频号输入时,功放级的静态电流将迅速提高至一个较高的大电流工作状态,保证有较大的甲类功率和 充沛的甲乙类功率输出。由于功放管任何时候都不会工作在截止区,从而不会产生乙类放大器的开关交越失真,同时因为无信号时推挽管的工作电流不是太大,又避免了甲类放大器的发热量太大的缺点,可谓一举两得。该电路经过在天逸高保真功放中长期使用和不断的调整,其稳定性和可靠性得到了很好的完善,深受许多喜欢聆听温暖甜美的甲类音色、又怕纯甲类电路较高的耗电和发热量的音响迷的青睐。

    从电路简图分析,输入级为典型的单端输入、双端输出的差分放大加镜像恒流源负载电路,该电路不仅仅具有极低的输入噪声,亦可以大大改善电压放大级的电压增益和稳定性,第二级为共基电路恒流源负载进一步提高电压增益以改善电路放大级的线性特征和频率特性,使动态大、驱动力强、转换速率高、谐波失真小、高频特性得以更宽的延展,最后全机使用了两对功率达至150W的东芝TTA1943/TTC5200大功率管担任功率放大,输出每声道80W(8欧)、135W/4欧的充足功率去推动扬声器发音。


    笔者注意到:电路板上所有的电阻均选用优质五色环优质电阻。在可能影响音质的主要通道和电源滤波部份,分别选用了倍受青睐的高品质进口音响专用电容如进口ELNA的RBD等系列优质电容,及高达34700微法的天逸特别订制金字ToneWinner音频专用电解电容担任电源滤波大水塘储能。
    特别说明一下,该电解电容是天逸按照最佳测试品质和反复聆听遴选后提供样品在专业名厂OEM订购的,实际测试指标之高,与同类国际名牌电解相比,不仅漏电流极小,耐压值相对更高,耐受温升的能力更强,因而寿命也较同类电容长很多。重要的是,该电容是经过天逸资深的调音师严格对比试听后指定的特种介质和工艺制成,经笔者试听过后,也确认该电容对声音的重放有较为理想的还真能力,尤其低频的质感强烈,音乐味浓郁,声音的细节丰富,中频饱满圆润,高频顺滑飘逸,延展效果不错,以至于被天逸最高档次的发烧旗舰功放定为御用极品电容,属于天逸的秘密武器之一!


    机器的左前侧是整机的动力之源:和AD-66PRO功放一样,AD-66D依然采用了功率充沛300瓦的专业变压器大型名厂——新昇牌的优质环牛,粗壮的纯铜丝和可靠的制作工艺确保满功率的静默工作,为整机提供了充沛的动力保障!

    纵观AD-66D功放的整体制作工艺、电路布局、选材用料都是比较讲究的,视觉效果上佳。机内走线飞线都考虑到音响发烧要诀所讲的尽量减少走线间相互干扰、力求牢固,清爽工整,接地部分则严格按照星形一点接地之法经多次试听测试试验后,以粗壮的5N无氧铜线将其干扰杂波、交流哼声导入地端,故而整机静噪低至鬼寂。
    笔者注意到:该机的音频输出端依然毫不缩水的选用上了四个只有与AD-3/AD-3D功放上才能见到的纯铜24K镀金RCA接线柱,尽量降低经年氧化之烦恼。令信号传输牢固可靠,即使非常夸张粗壮的发烧级喇叭线,也可牢牢接驳。当然,该机完善的扬声器保护电路(包含过流、过压、过载、输出短路等保护电路)也有可靠的设计,令用家心感踏实。


    值得一提的是,AD-66D依然采用了和天逸次旗舰功放AD-3/AD-3D相同的发烧级音量芯片NJW1194为音源输入选择和音量控制。该芯片是集前级放大、缓冲、阻抗匹配、高低音调整等为一体的电阻梯形电子电位器,具有低失调、低输出噪声、低失真的特点:输出噪声电压低至-117dB V typ;失真度几乎可以忽略不计,声道的分离度高达-120dBtyp;并提供高、低音音调调整和提供精确到0.5dB步进调整的特点。电子音量芯片可以说是彻底解决的机械电位器无法根除的永不磨损的问题。并能将调整数据传输到功放面板的湖蓝色液晶显示器上显示出来,为功放的操作控制带来直观、可靠和精确的保障!
