    弱电工程线缆该如何设计
    更新:2019-6-24 14:45:24 稿件:视听号 调整大小:【

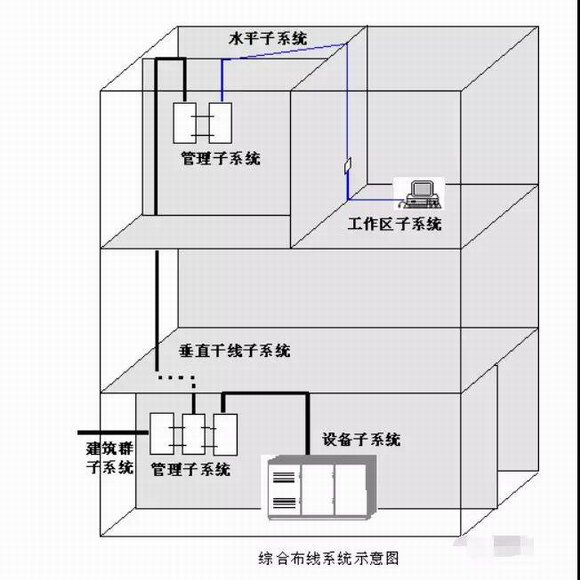

    一、综合布线系统

    1.1 水平子系统,线缆用量计算方法:

    电缆平均长度=(最远信息点水平距离+最近信息点水平距离)/2+2H(H-楼层高) 实际电缆平均长度=电缆平均长度×1.1+(端接容限,通常取6)

    每箱线缆布线根数=每箱电缆长度/实际电缆平均长度

    电缆需要箱数=信息点总数/每箱线缆布线根数

    注:最远、最近信息点水平距离是从楼层配线间(IDF)到信息点的水平实际距离,包含水平实际路由的距离,若是多层设置一个IDF则还应包含相应楼层高度。上面的“电缆平均长度”计算公式适应一层或三层设置一个楼层配线间(IDF)的情形。

    1.2 主干子系统,铜线缆用量计算方法:

    电缆平均长度 =(最远IDF距离+最近IDF距离)/2

    实际电缆平均长度 = 电缆平均长度×1.1+(端接容限,通常取6)

    每轴线缆布线根数 = 每轴电缆长度/实际电缆平均长度

    电缆需要轴数 = IDF的总数/每箱线缆布线根数

    注:最远、最近IDF距离是从楼层配线间(IDF)到网中心主配线架(MDF)的实际距离,主要取决于楼层高度和弱电井到设备间(MDF)的水平距离。

    大对数电缆对数按照1:2(即1个语音点配置2对双绞线)计算,并分别选择25/50对电缆进行合理设计。100对大对数电缆一般不要选择,因施工较困难。

    1.3 主干子系统,光缆用量计算方法:

    光缆平均长度=(最远IDF距离+最近IDF距离)/2

    实际光缆平均长度=光缆平均长度×1.1+(端接容限,通常取6)

    光缆需要总量=IDF的总数×实际光缆平均长度

    注:最远、最近IDF距离是从楼层配线间(IDF)到网中心主配线架(MDF)的实际距离,主要取决于楼层高度和弱电井到MDF的水平距离。

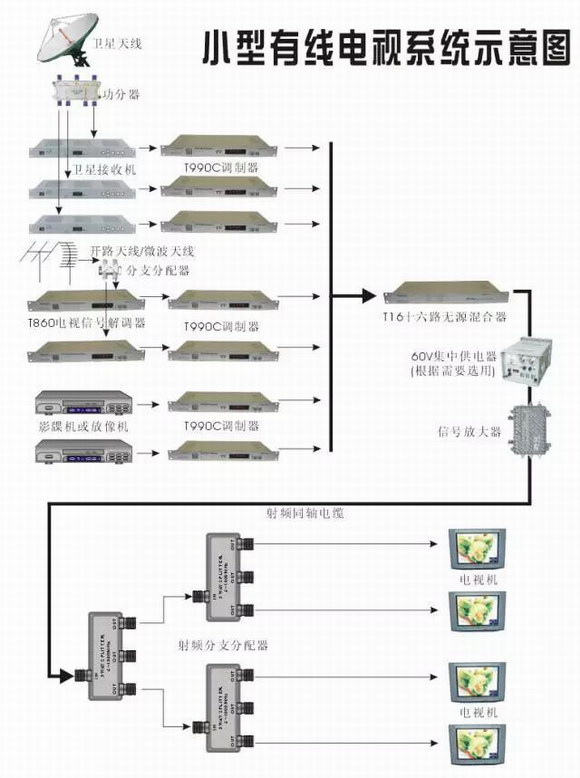

    二、有线电视系统

    2.1 星型布线计算法:

    此方法定义为:所有的楼层分支分配器集中在弱电间内,从每个用户终端(插座)独立敷设一根射频电缆到相应的弱电间与分支分配器联接。

    水平部分电缆(通常为RG6),线缆用量计算方法:

    电缆平均长度=(最远用户终端水平距离+最近用户终端水平距离)/2+2H(H——楼层高度)

    实际电缆平均长度=电缆平均长度×1.1+(端接容限,通常取3)

    电缆需要总数=用户终端总数x实际电缆平均长度 (米)

    注:最远、最近用户终端水平距离是从楼层分配箱到最远、最近终端用户插座的实际距离,包含水平实际路由的距离,若是多层设置一个楼层分配箱则还应包含相应楼层高度。

    主干电缆(通常为RG11/RG9),线缆用量计算方法:

    电缆平均长度=(最远楼层分配箱距离+最近楼层分配箱距离)/2

    实际电缆平均长度=电缆平均长度×1.1+(端接容限,通常取6)

    电缆需要总数=楼层分配间总数x实际电缆平均长度 (米)

    注:最远、最近楼层分配箱距离是从楼层分配箱到卫星或有线电视中心机房(或延续放大器)的实际距离,主要取决于楼层高度和弱电井到有线电视中心机房的水平距离。

    2.2 分支器串接布线计算法:

    分支器串接法布线通常分为进户线缆、水平线缆、主干(垂直)线缆三部分。

    A、进户部分电缆:(通常为RG6规格),线缆用量计算方法:

    电缆平均长度=(最远用户终端距离+最近用户终端距离)/2

    实际电缆平均长度=电缆平均长度×1.1+(端接容限,通常取3)

    电缆需要总数=用户终端总数x实际电缆平均长度 (米)

    注:最远、最近用户终端距离是从分支器到最近的一个终端用户插座、最远的一个用户终端的实际距离。

    B、水平部分分支电缆(通常为RG11),线缆用量计算方法:

    电缆平均长度=(最远分支器/终端电阻距离+最近分支器/终端电阻距离)/2

    实际电缆平均长度=电缆平均长度×1.1+(端接容限,通常取6)

    电缆需要总数=水平电缆总根数x实际电缆平均长度 (米)

    注:最远、最近分支器距离是从楼层分配间的分配器箱到最远、最近分支器的实际距离,包含水平实际路由的距离,若是多层共享一个楼层分配器则还应包含相应楼层高度。

    C、主干电缆(通常为RG12或RG11),线缆用量计算方法:

    电缆平均长度=(最远楼层分配箱距离+最近楼层分配箱距离)/2

    实际电缆平均长度=电缆平均长度×1.1+(端接容限,通常取6)

    电缆需要总数=楼层分配箱总数x实际电缆平均长度 (米)

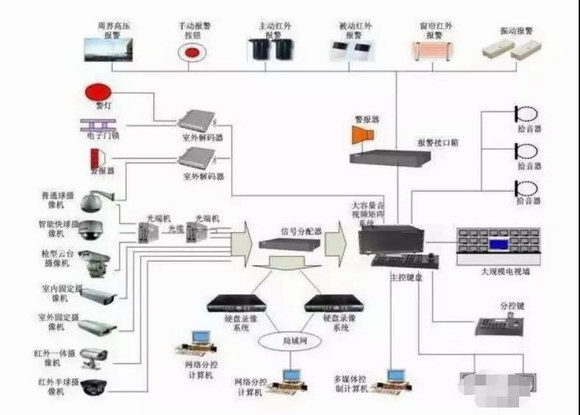

    三、安全防范系统

    3.1.1视频电缆计算方法:通常选用SYV75-5规格,

    电缆平均长度=(最远摄像机距离+最近摄像机距离)/2

    实际电缆平均长度=电缆平均长度×1.1+(端接容限,通常取6)

    电缆需要总数= 摄像机总数x实际电缆平均长度 (米)

    注:最远、最近摄像机距离是指从安防监控中心机房到离安防机房最远、最近摄像机的实际距离,(注意楼层高度)。当有群楼的长、宽、与主楼(标准层)的长、宽有较大差距时,要求按照群楼、主楼分别计算实际电缆平均长度。

    3.1.2 电源线缆计算方法:RVV2*1.0规格。

    方式一:由于摄像机的分布较为分散(尤其是群楼)。因此建议按视频电缆长度的1/2~1/3计算。

    方式二:按每8只摄像机敷设一根电源线缆:

    电源线需要总数=(摄像机总数/8)*视频电缆计算中的实际电缆平均长度。

    3.1.2 控制电缆计算方法:(云台+变焦摄像机),RVS2*1.0规格。

    电缆平均长度=(最远摄像机距离+最近摄像机距离)/2

    实际电缆平均长度=电缆平均长度×1.1+(端接容限,通常取6)

    电缆需要总数= 摄像机总数x实际电缆平均长度 (米)

    注:最远、最近摄像机距离是指从监控中心机房到离机房最远摄像机、最近摄像机的实际距离,(注意楼层高度)。当有群楼的长、宽、与主楼的长、宽有较大差距时,要求分别计算实际电缆平均长度。

    3.2 防盗报警系统

    3.2.1 二芯报警线缆计算方法:RVV2*0.5规格。

    线缆平均长度=(最远报警前端设备距离+最近报警前端设备距离)/2

    实际电缆平均长度=电缆平均长度×1.1+(端接容限,通常取6)

    线缆需要总数= 前报警端设备总数x实际电缆平均长度 (米)

    注:最远、最近报警前端距离是指从安防中心机房(或报警键盘、扩展模块)或到离机房(或报警键盘、扩展模块)最远、最近报警前端设备的实际距离,(注意楼层高度)。当有群楼的长、宽、与主楼的长、宽有较大差距时,要求分别计算实际电缆平均长度。

    四芯报警线缆计算方法同上。RVV4*0.5规格。

    3.2.2 报警联网总线计算方法:

    由于报警联网总线多数为一根(或一路),少数为两根(路)或多根(路),因此要求按实际的总线路由计算。

    线缆需要总数= 实际总线路由长度×1.1+ 端接容限 (米)

    注:端接容限=总线上需要联接的设备(通常是报警键盘、扩展模块)数量 * 6

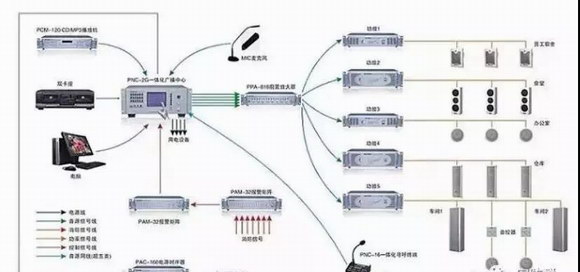

    四、背景音乐及紧急广播系统

    4.1 水平线缆计算方法:

    水平部分线缆(通常为ZR-RVS 2*1.0):

    电缆平均长度=(最长水平距离+最短水平距离)/2+H (H—楼层高)

    实际电缆平均长度=电缆平均长度×1.1+(扬声器端接容限)

    电缆需要总数=水平电缆总根数(即广播分区数)x实际电缆平均长度 (米)

    注1:最长、最短楼层水平距离是从楼层弱电间到最长楼层、最短楼层的实际距离。

    注2:若在一个楼层(即一个广播分区)需要有两个扬声器回路,如酒店的客房(或办公楼的办公间)与公共走廊需分为两个回路,则上述的“电缆平均长度”应分别计算,然后再计算出“实际电缆平均长度”,并要注意此时的“水平电缆总根数(即广播分区数)”需“加倍”。

    注3:扬声器端接容限=所测量水平距离楼层的扬声器数量*(客房或办公室取9,走廊取6);

    4.2 主干电缆计算方法:

    广播主干线缆(通常为ZR-RVS 4*1.0),线缆用量计算方法:

    电缆平均长度=(最远楼层分配箱距离+最近楼层分配箱距离)/2

    实际电缆平均长度=电缆平均长度×1.1+(端接容限,通常取6)

    电缆需要总数=楼层分配箱总数x实际电缆平均长度 (米)

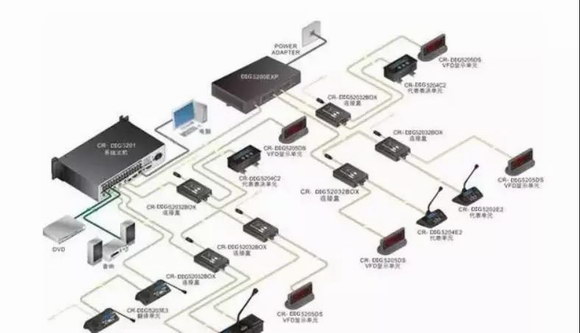

    五、多媒体数字会议及扩声系统

    由于本系统设备种类繁多,连接线的类型也多,但数量(长度)并不长,因此本系统的线缆计算方式,建议按照辅材的方式进行报价,并按系统设备总价的1.5~2%计算。

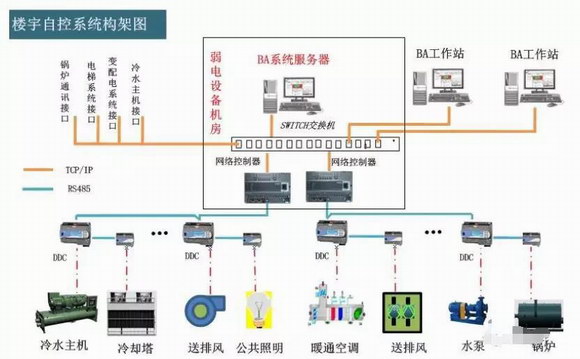

    六、楼宇设备监控系统

    6.1 传感器、执行器的监控点到DDC箱的各类线缆计算方法:

    通常有RVV2*1.0、RVS2*1.0、BVS2*2.5、RVVP2*1.0、RVV8*1.0(用于DDC箱到设备配电箱)等规格。

    线缆平均长度=(最远监控点距离+最近监控点距离)/2 +H(H—楼层高度)

    实际线缆平均长度=线缆平均长度×本DDC监控总点数×1.1+(端接容限,通常取3) 线缆需要总数=监控点总数x实际电缆平均长度 (米)

    注:最远、最近监控点距离是从DDC箱到监控点或监控设备的实际距离。各种类别的线缆应分别计算。

    若DDC箱安装在被控设备间内,如冷热源机房、空调机组、新风机组等设备间,则冷热源机房内的“实际线缆平均长度”可按15米计算(但要注意监控冷却塔的DDC安装位置);空调机组、新风机组等设备间内的“实际线缆平均长度”可按10米计算。

    6.2 DDC联网线缆计算方法:

    RVSP2*1.0规格

    线缆需要总数=按照联网实际路由计算联网总长度×1.1+ DDC箱数量×(端接容限,取6)。
