“枪型话筒”是所有话筒当中最容易被误解的,大概是拜外观与名字所累,大家总觉得枪型话筒特别的”厉害”能收得较远?

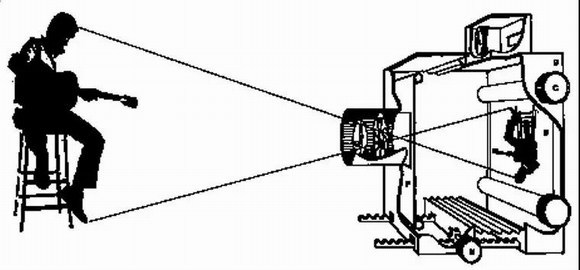

这当中肯定有什么误会了,今天我们就利用望远镜头利用光能来形象的解释那看不到的声音。
几个重点要先知道!!
重点一:能量守恒而且基于反平方定律在信号发出与收到之间会有能量衰减

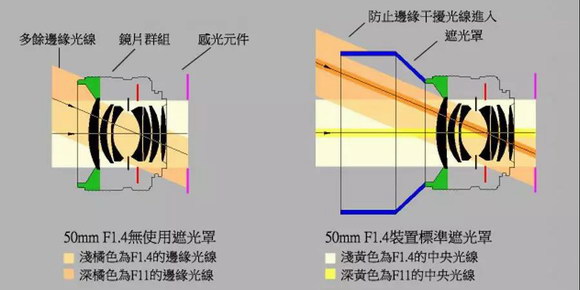

重点二:如何”聚焦”欲拾取物?并排除周边干扰
重点三:看得清/听得到全看周边干扰与隔离能力

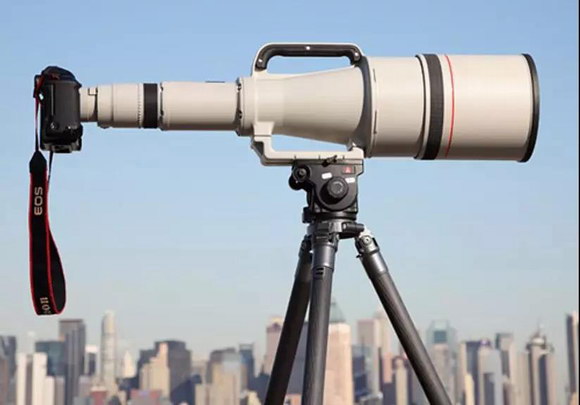

重点四:可以加大物镜或传感器增强接收能力(基于反平方定律,捞取更大面积的能量)
图片说明:单反配上大光圈镜头,可以增大进光量,提高快门速度或使用噪讯较低的低ISO感亮度,更大片幅传感器也能更好的拾得信号。

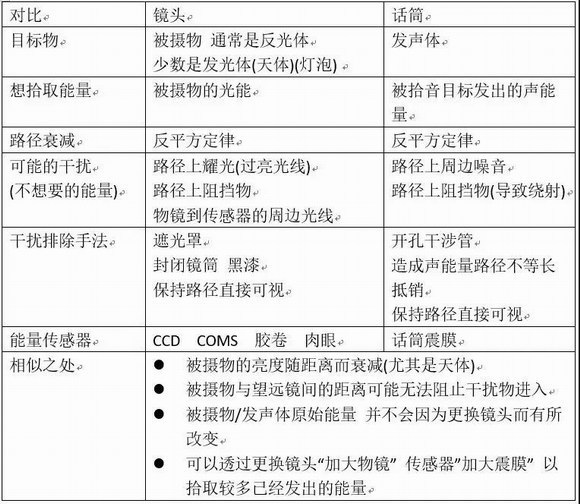

我们用这张表来对比吧!
当然能量传播有所不同有所相似,声音靠物质传输而光不用光可以依靠箱体盒体吸收或隔离。
因此声音”隔离”是一个很难搞的环节,隔音大不易!而且远方来的声音已经相对微弱,如何减去周边的噪音而保留轴向前方声音呢?这就是枪型话筒的最大挑战了!
在我们所知道的声学特性当中,就有一个铁律刚好可以拿来用用,就是”梳状滤波”。

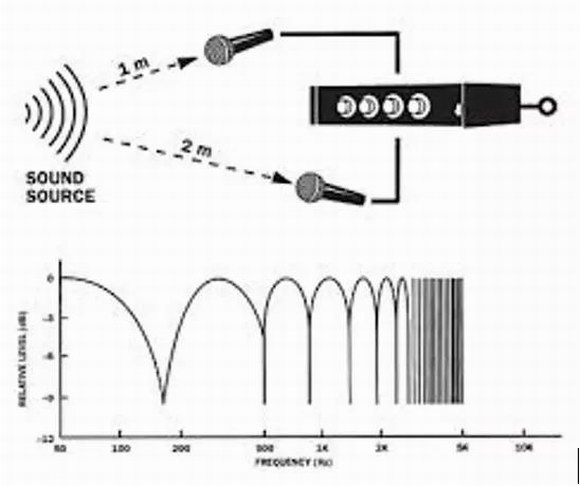

同一个声源透过两个话筒或是路径不等长进入一个话筒,就会产生一定的抵销。
于是我们将话筒震膜放到管子底部,然后在管子上开了好多洞洞,让话筒周边的声音进到不同的洞,造成同一声能量到震膜的距离不等长,从而产生抵销把旁边的声音给灭了!!
*所以枪型话筒应该更恰当地称为“干涉管”话筒
请注意!!
事实上枪型话筒周边的”噪音”还是有被拾入的,只是部分被抵销了,表现为对旁边的声能量灵敏度低了,显得声音小了,但是!!(而且跟频率有关,通常高频衰减多,中低频几乎没有衰减)
正面的声音并没有变大!!
正面的声音并没有变大!!
正面的声音并没有变大!!
另外在话筒背面还有一些能量还是会被收入的,因此在枪型话筒周边工作还是谨慎少语避免被收音进去。
从理论上来讲,管身越长所能够造成的不等长的波长越长,能干涉的频率越低,干涉的效果全部统计起来就表现为”指向”,但是这样的”干涉”设计有缺点:
不同的频率具有不同的波长,因此每个频率以不同的幅度受到影响。这导致离轴声音的“会有不同的频率响应”,这是不可避免的。
因此我们要有正确认知:枪型话筒是专为轴上声音的最小着色而设计,重要的是将麦克风直接指向声源。具体可用角度需要参看极性图越长的枪型话筒会使着色效果加剧。(利用优点)
然而,实际上枪型话筒是一个非常粗糙的解决方案,因为实际的消除量取决于
1、声音的波长
2、声源入射角
3、管的长度和槽间距

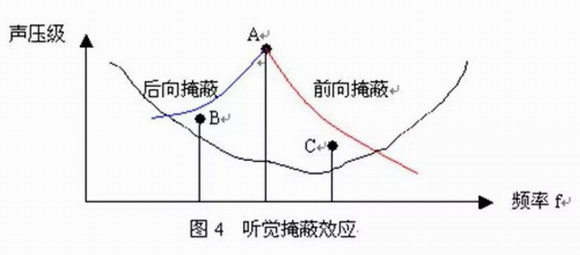

大多数标准长度的枪型话筒在约2kHz以下没有太大的影响,因此对于邻近话筒的低频做好相应的处置是非常必要的,因为他们将会形成大量的噪音,透过掩蔽效应在听觉上会”淹没了”原先你所希望听到的轴向声音,这也就是为何气象风罩非常重要的原因。
你应看一下不同频率的枪型话筒的真实指向性图,它看起来像一个压扁的蜘蛛,具有多个窄零点和不同角度的不同角度的灵敏度峰值。
这是肇因于干涉管原理的直接结果,简单的讲,离轴声音被拾取得很混乱。更糟糕的是,如果离轴声音移动(或者麦克风相对于固定的离轴源移动),则状况会再恶化。
如果工作当中SOUNDMAN或是主角需要移动,那我们应当采取其他形式的话筒,以避免枪型话筒的干涉对于音质造成严重的破坏!此外枪型话筒在小房间或高混响空间中效果不佳,因为轴上和轴外声音本质上非常相似。
事实上,成音工作挑战非常多,如果无法迫近被摄物,是否还能有方案能拾取声音呢?
前面说过了,如果可以加大”物镜” 那就可以更好的拾取能量,可是你想要用大震膜做枪型话筒?那前面的管子要多粗呢?干涉频率要低那管子相对要很长很长了!这就不现实了!

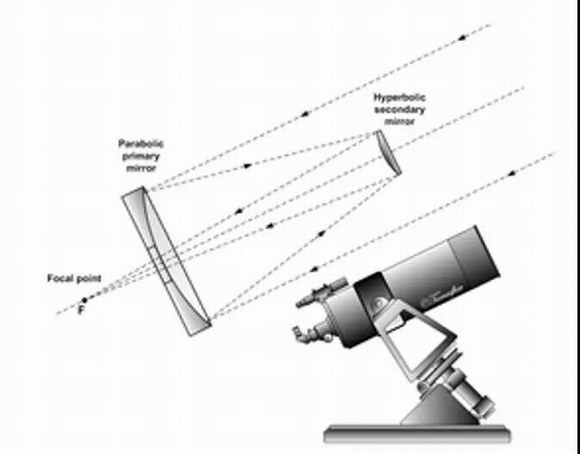

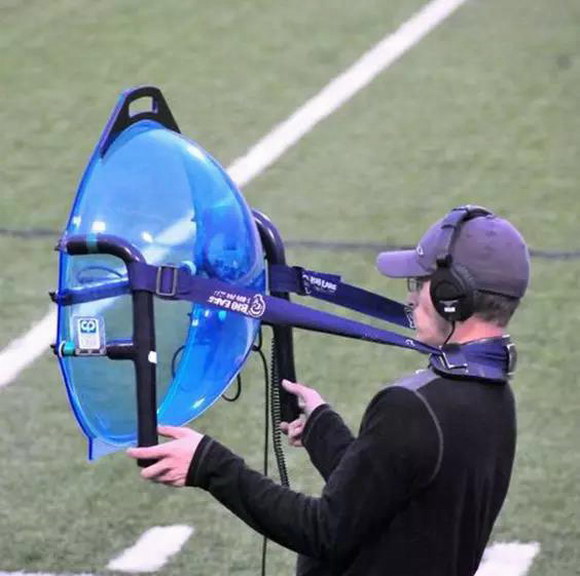

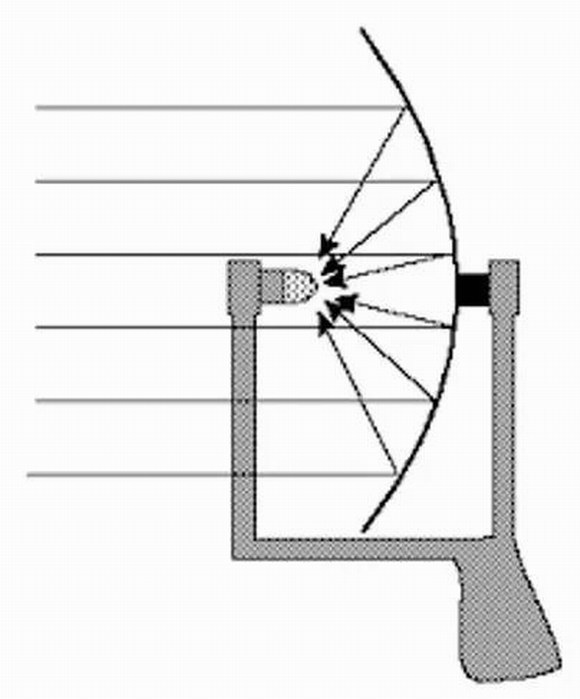

所以来自于望远镜的第二种技术就可以被应用了,利用反射式望远镜的技术,做一个抛物面的”锅”然后将话筒放到锅的焦点上,就可以拾取更多从锅子上反射回来的声能量。
这种话筒被称为 parabolicmicrophone抛物面传声器,但是仅限于锅子直径以内所能收集的的中高频波长。
熟悉AKG历史的朋友应该知道,AKG发家就是靠做电影配套话筒的,因此AKG做枪型话筒一直保持着”淡定””理智”的路线。
过长的话筒对于低频的干涉,当然有些许的帮助,但是对于棚内作业或ENG配套实际上并不具有可操作性。
您可以有两个系列的选择
Blue Line Series CK98+SE300B
蓝线系统组件即使在最恶劣的现场条件下也能“准确,快速地组装”。虽然主要是为工作室和广播应用而设计,但由于“适合于巡回和重量轻的设计”,麦克风也经常出现在全球各种吃重的外采应用,所有模块均为深灰色。

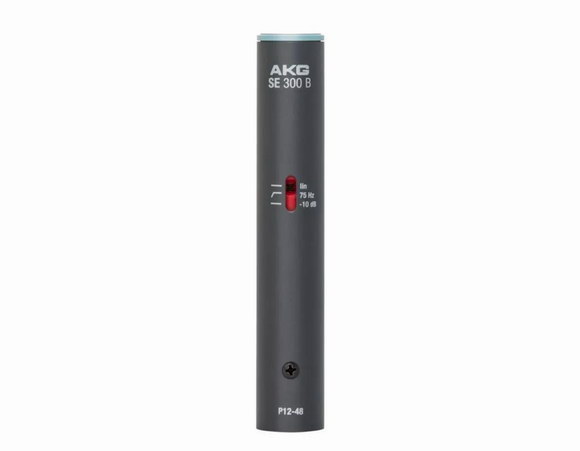

SE300 B - 前置放大器和供电模块
配置有一个开关低音滚降/衰减器,有三个位置:平坦,75Hz和10db衰减。
输出连接器:3针,公XLR。
幻象电源:9-52V DC。
尺寸:146 x 19(长x直径)mm。
重量:25克无电缆。
附带配件:SA40支架适配器。

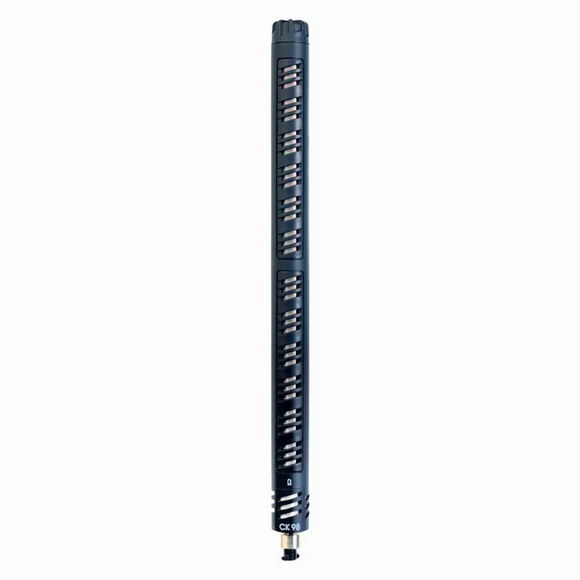

CK98枪型话筒模块
具有“高灵敏度和可控方向性”,“平滑,频率响应宽”,有着准确的极性模式和极低的自噪声。CK98体积小,重量轻(约80g),是“BOOM杆应用的理想选择”。
频率响应:20Hz-20kHz。
灵敏度:20mV / Pa。
尺寸:260 x 19(长x直径)mm。
附件:W98防风罩。
ULS系列
Ultra Linear系列为语音、声乐、乐器和环境录音提供了“令人难以置信的灵活解决方案”。“超线性前置放大器”,与高质量的电容震膜搭配,具有“极低的本底噪声”,“失真不大于0.5%”可以达到144dB范围内的最大声压级。

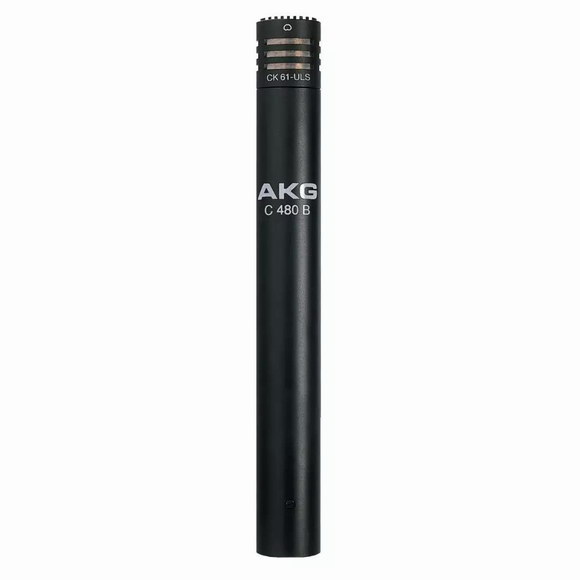

C480 B ULS前置放大器和供电模块
它具有电子平衡输出,专门设计用于驱动“过长电缆等困难负载”而不会损害信号质量。C480 B提供两阶段高通滤波器和两个-10dB或+ 6dB的增益级。
输出连接器:3针,公XLR。
幻象电源:48V DC。
尺寸:173 x 21(长x直径)mm。
附带配件:SA40话筒夹。

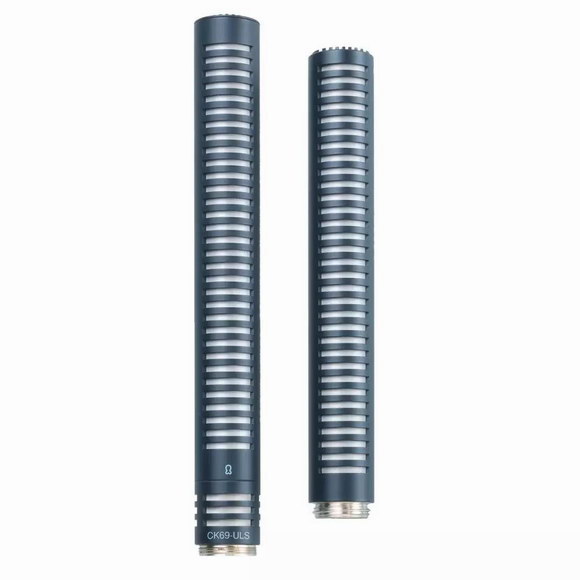

CK69 ULS 电容枪型话筒模块
独特的两部分枪型话筒模块,可将麦克风用于各种应用。全长管将提供用于中距离定位工作的多功能枪型话筒模块,或者如果移除一半干涉管,则相同的麦克风将可以用于舞台前或ENG使用的较短枪型话筒。
频率响应:20Hz-18kHz。
灵敏度:27mV / Pa。
尺寸:176或317 x 21(长x直径)mm。
附件:W32防风罩。
本文技术指导:Hunk Huang /黄英哲
