门禁系统管理主要实现重要场所出入口的安全管理,对门禁资源、卡片、人员、权限、报警事件等进行一体化管理。控制端对门禁资源进行统一的操作管理,对报警、事件实现中心化管理,从而在满足用户对出入口安全需求的同时,为人们的工作、生活、学习建立了一个安全、高效、舒适、方便的环境。
门禁系统设计采用网络化的设计思路,系统软、硬件配置将采用模块化、开放式结构,便于系统扩展。
系统架构:
门禁管理系统采用非接触式读卡或生物识别方式,同时可以采用多种门禁管制方式(单向/双向),对使用者授于不同的进出权限,进行多级控制;对不同的区域及特定的门及通道进行进出管制,系统可联网实时监控。从组成上看,门禁系统主要由前端设备、传输网络与管理中心设备组成。

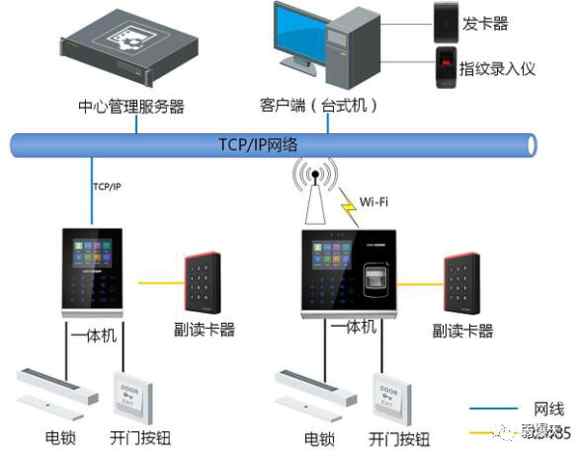

系统结构如下图所示:
前端设备部分
前端设备包括门禁一体机、读卡器、开门按钮、电锁等。门禁一体机集成控制模块和读卡模块,主要负责采集与判断人员身份信息与通道进出权限。另外,电锁接收开门信号,完成开门动作,控制人员放行。
网络传输部分
传输网络主要负责数据传输,将用户卡权限、指纹数据等其他配置参数下发至门禁一体机,同时将门禁一体机上产生的事件上传至管理中心。传输的数据都采用特殊的加密处理,具有很高的安全性。
管理中心部分
管理中心负责系统配置与信息管理,实时显示系统状态等,主要由管理客户端/平台和中心发卡授权设备组成。
设置门禁系统的主要目的是要为对人员通行权限的管制,只有经过授权的人才能进入受控的区域门组,读卡器将读到的卡号传送到权限控制模块,如果允许出入,控制器中的继电器将操作电子锁开门。
系统可以根据门禁需要的安全等级设置不同的应用方式:
1)单门单向管制:
进门刷卡(或刷卡加密码、密码、指纹识别仪识别)、出门按钮开门。
2)双门单向管制:
进门刷卡(或刷卡加密码、密码、指纹识别仪识别)、出门按钮开门。
3)单门双向管制:
进门刷卡(或刷卡加密码、密码、指纹识别仪识别)、出门刷卡(或刷卡加密码、密码、生物识别仪识别)。
4)双门双向管制:
进门刷卡(或刷卡加密码、密码、指纹识别仪识别)、出门刷卡(或刷卡加密码、密码、指纹识别仪识别)。
门禁系统进一步可以延伸成考勤系统
考勤系统可实现考勤数据采集、数据统计和信息查询过程自动化,能统计出勤、迟到、早退、旷工、
请假、加班、出差等情况,定制周、月、年等统计报表,进而实现人事、行政等管理的自动化。

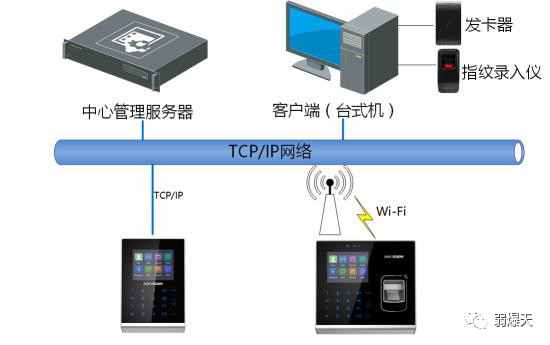

考勤系统主要由三部分组成:前端设备、传输网络和管理中心。系统架构如下图所示:
前端设备部分
考勤点一般设置在建筑底层或各部门主要出入口,建议采用考勤一体机,能够实现门禁控制和考勤功能的一体化。考勤一体机配置LCD屏,可显示考勤者的姓名、考勤时间、日期等内容,并自动控制门禁设备。根据用户的管理需求,可选用刷卡考勤或指纹考勤方式。
网络传输部分
指中心平台与考勤点之间的传输网络,门禁一体机通过网络跟中心管理平台通信。采用ehome模式时,根据需要可选择3G、4G、WiFi网络进行无线传输。
管理中心部分
通过发卡器或录入仪给人员录入卡号、指纹并授权下发至对应的考勤一体机上。平台的考勤管理软件能够对考勤行为进行有效记录和管理,生成考勤统计报表,并通过多种方式将考勤数据给管理人员。
|
