海康威视百兆光纤收发器 DS-3D04 系列
更新时间:2015-5-7 10:45:40 编辑:温情 文章来源:中国视听网 调整文字大小:【

模拟时代已不再,目前就全球安防市场而言,网络摄像机已全面超越模拟摄像机,但网络摄像机同样有传输距离受限的问题,何解?此时工程商一般会使用网络光纤收发器,将网线的数据转到光纤上实现视频数据超长距离的传输。光纤收发器发展多年,市场上种类繁多,价格也参差不齐,那在这么多可选性面前我们该如何选择呢?网络光纤收发器的表现究竟怎样呢?a&s本次就评测了中国安防业老大海康威视的一款网络光纤收发器,且看其表现到底如何?

海康威视百兆光纤收发器 DS-3D04 系列

今次到达a&s评测室的DS-3D04T-A是海康威视的一款4口百兆光纤收发器,外观上,该机采用方正式结构打造,配合黑色的机身颜色搭配,让其专业与严谨并重,而金属材质的全方位应用,在确保机身稳固的同时,亦大大利于机身热量的及时挥发,整个测试过程中(大约3小时左右的高负荷运行),小编多次用手触摸机身,发现该机的机身表面温度平稳,控制在适宜的范围内,一则说明该机本身的发热量并不大;二则同时亦可说明该机的散热性能表现良好。

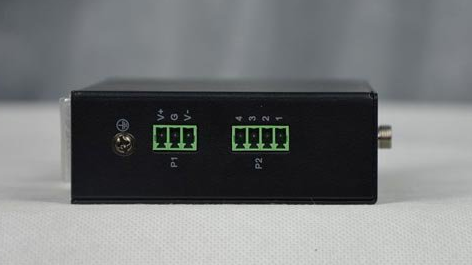

接着再看看机身的前面板部分,光纤收发器的主要接口皆位于其上,由下往上依次为4个10/100M自适应以太网口,支持的网络标准包括IEEE802.3、IEEE802.3u及IEEE802.3x;一个光纤接口(FC/SC接口);光纤连接指示灯及电源指示灯;机身顶部则设置有P1与P2两个接口,以及一个防雷接地螺丝,P1为DC12V电源接口,P2则主要用于控制数据指令的传输;值得一提的是该机在安装方式上采用工业导轨结构,便于安装的同时其稳固性亦得保证,再加上其可在-30~70℃的宽温条件下稳定工作,满足不同环境下的应用颇为轻松。

画质稳定可靠,支持多种传输距离

海康威视DS-3D04系列光纤收发器采用波分复用技术,在具备强大抗干扰能力的同时,在数据的传输上亦具备高可靠性与高稳定性。该系列包括DS-3D04T-A、DS-3D04T-B与DS-3D04T-C三个型号,分别对应20km、40km与80km的光纤数据传输距离,支持QoS技术(QualityofService,即服务质量),一旦网络过载或拥塞时,能确保重要的传输数据不受延迟或丢弃,保证网络高效稳定地运行;该机还具备广播风暴防护功能,其采用的专业级芯片可实现超低延迟的视频数据传输,那么其延迟表现到底如何呢?

延迟检测: 首先将某品牌摄像机(以下简称摄像机)通过网线直连电脑,再对准运行秒表程序的显示器,经过多次截图计算后发现,该摄像机的延迟时间基本稳定在270ms左右;接着把同一摄像机接入光纤收发器,另一光纤收发器则通过网线连接同一电脑,连接两台光纤收发器的单模光纤长度为10km,然后将摄像机对准运行秒表程序的显示器,摄像机运行稳定后进行多次截图并计算,发现摄像机的延迟时间基本在287ms左右,二者相减为17ms左右,该光纤收发器在延迟时间上的确表现良好。

接着还对上述两种连接方式下的画质表现分别进行了检测,然后再对二者的画质表现进行比较。

画质检测: 检测方式跟上述的延迟检测方法一致,首先将摄像机通过网线直连电脑,摄像机对准清晰度测试卡后发现,该摄像机的水平清晰度为950TVL,垂直清晰度为850TVL;接着将摄像机接入光纤收发器,另外一台光纤收发器则通过网线与电脑连接,连接两台光纤收发器的单模单纤长度为10km,此时再检测摄像机的清晰度发现其水平清晰度亦为950TVL左右,垂直清晰度则为850TVL左右,通过肉眼观察发现二者的清晰度表现一致;此外小编还利用24色彩色测试卡分别检测了摄像机在上述两种情况下的色彩表现,发现二者的表现亦基本相当,可见视频信息经过10km长距离的光纤传输后,肉眼看来,该光纤收发器传输的画质依然基本是无损的。

性能呈现良好

作为光纤收发器核心部件之一的光模块,其性能表现又如何呢?本次a&s利用光功率计对其进行检测,在光纤收发器(发送波长为1310nm,接收波长为1550nm,传输距离为20km)上接入一根30cm左右的单模光纤,光纤另一端插入光功率计,此时光功率计显示波长为1310nm的光功率为-9.94dBm,控制在-15dBm与-7dBm的范围内,表现合理。此外a&s还对该机的功耗进行了检测,发现该四口百兆光纤收发器在空载时(即只接电源,不接网线与光纤)的功率为2.0W,颇为节能。

编辑观点

该光纤收发器无论是在性能、散热以及功耗控制上皆有不错的表现,将其应用于电信、电力、公安、军队、公路交通、铁路、海关、大型厂矿、政府机关、居民生活区等区域下的监控系统完全不是问题。

专家点评

该机做工不错,即插即用;在延迟上的表现优秀,实测时性能表现稳定,其采用了工业导轨式结构设计,给实际施工时的安装带来便利。工业级设计,小巧易安装。
